Недавно мы рассказывали о целом микрорайоне малоэтажных многосекционных панельных домов с современными планировками. Хотим сегодня немного углубиться в проект. Что еще интересного в этом объекте? Мы сделали целый каталог стеновых панелей и плит перекрытия по чертежам Миасского КПД. В данном каталоге учтены все необходимые места прокладки коммуникаций (в том числе кабельные каналы для электриков!), все выемки под закладные и монтажные петли. Т.к. цели создать КЖИ по данным панелям не было, то арматуру мы не моделировали. Зато смоделировали даже угол рассвета в оконном проеме панели.

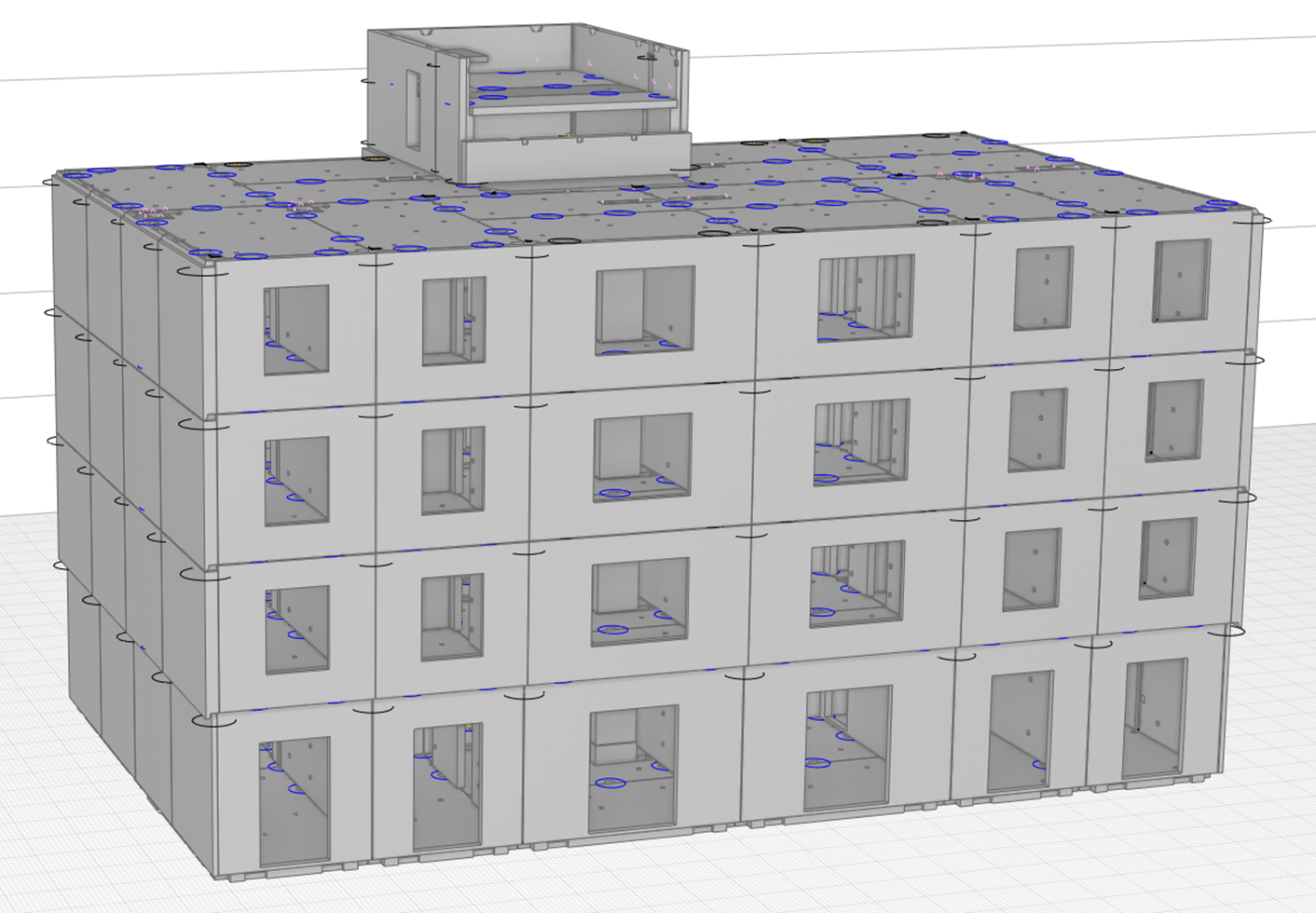

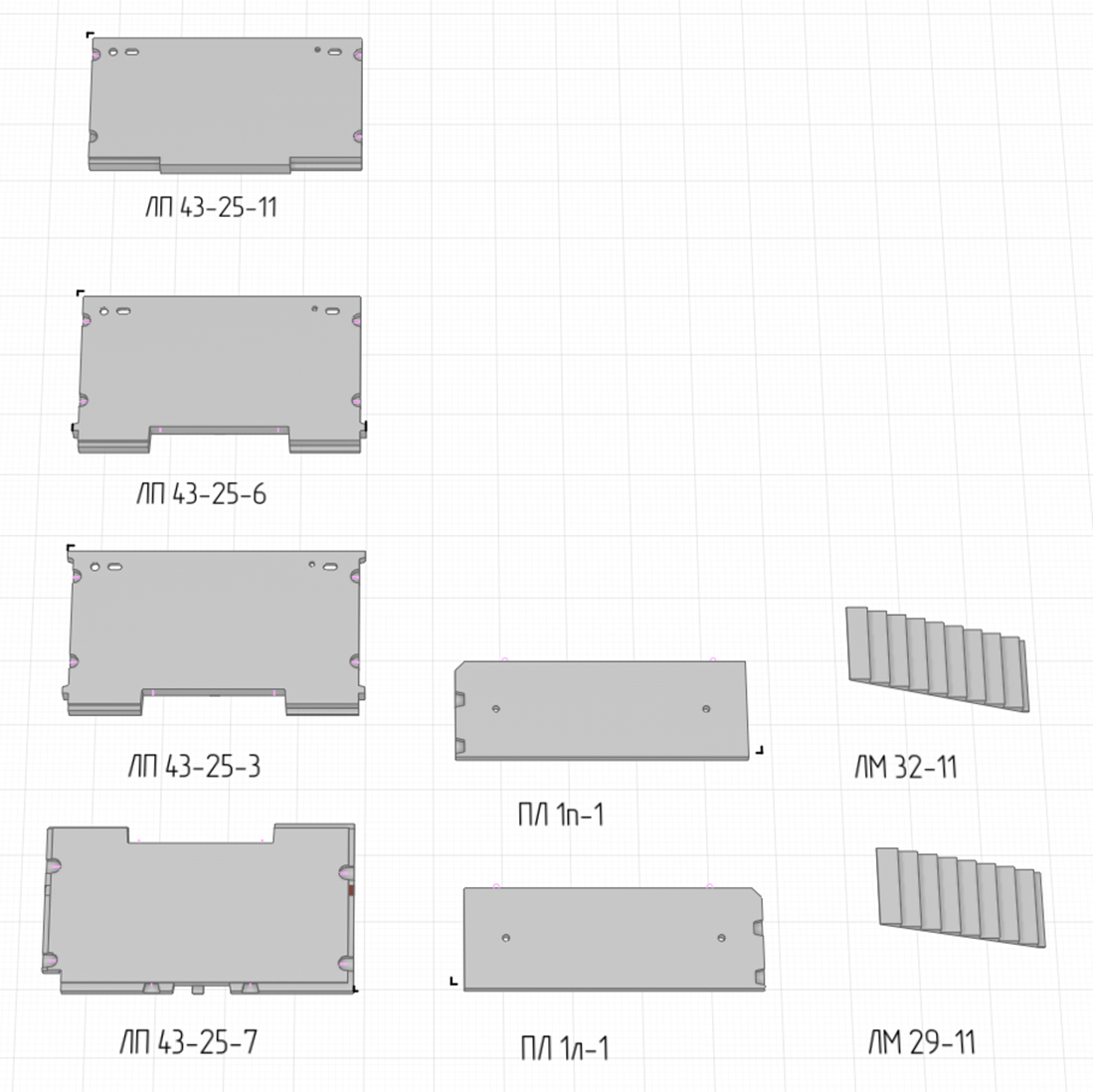

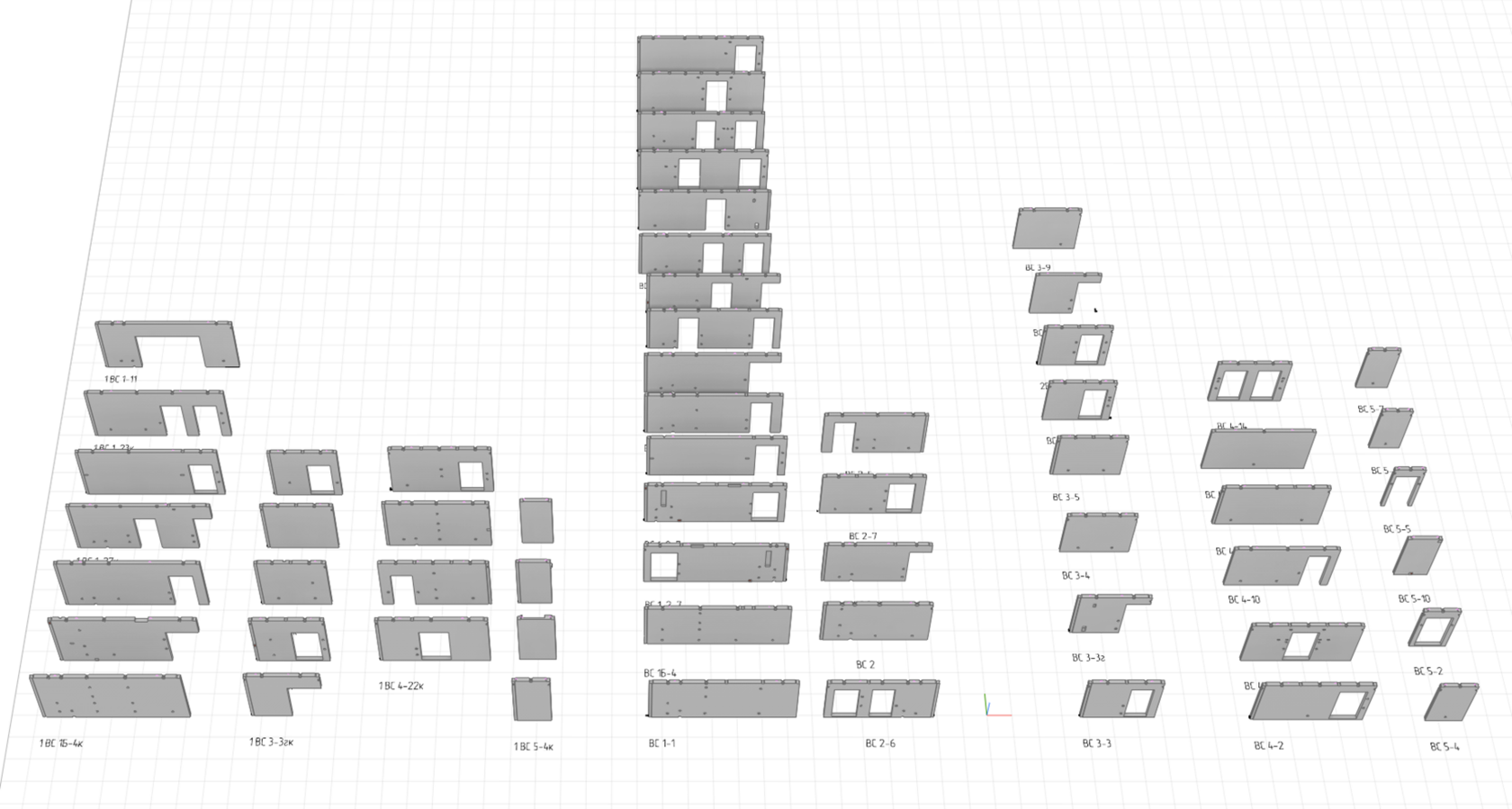

Из чего вообще состоит каталог:

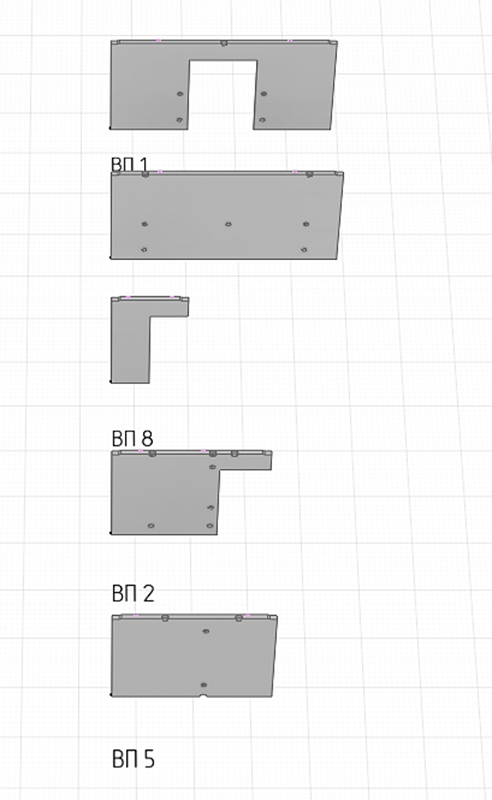

1.внутренние стеновые панели
1.внутренние стеновые панели
2.внутренние перегородки

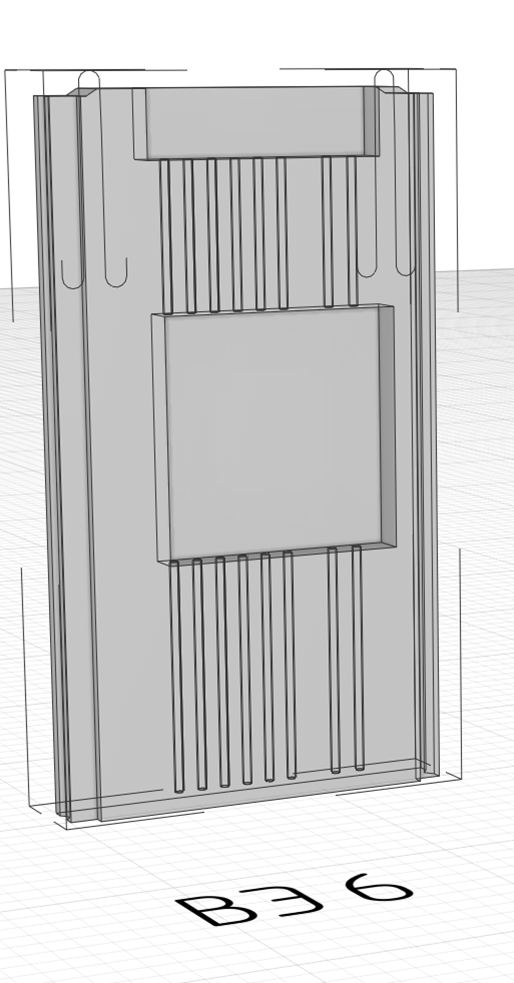

3.электропанель

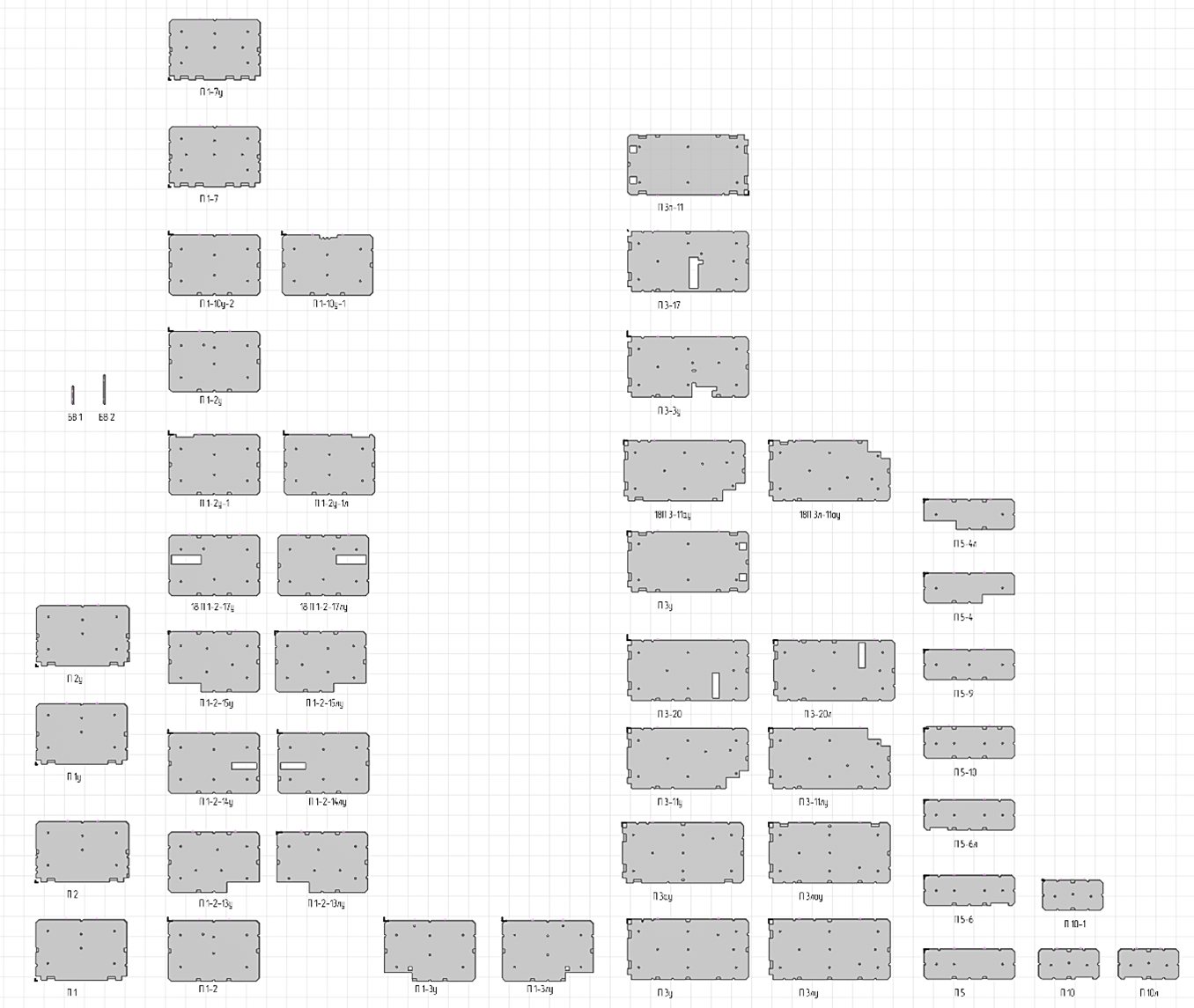

4.плиты перекрытия

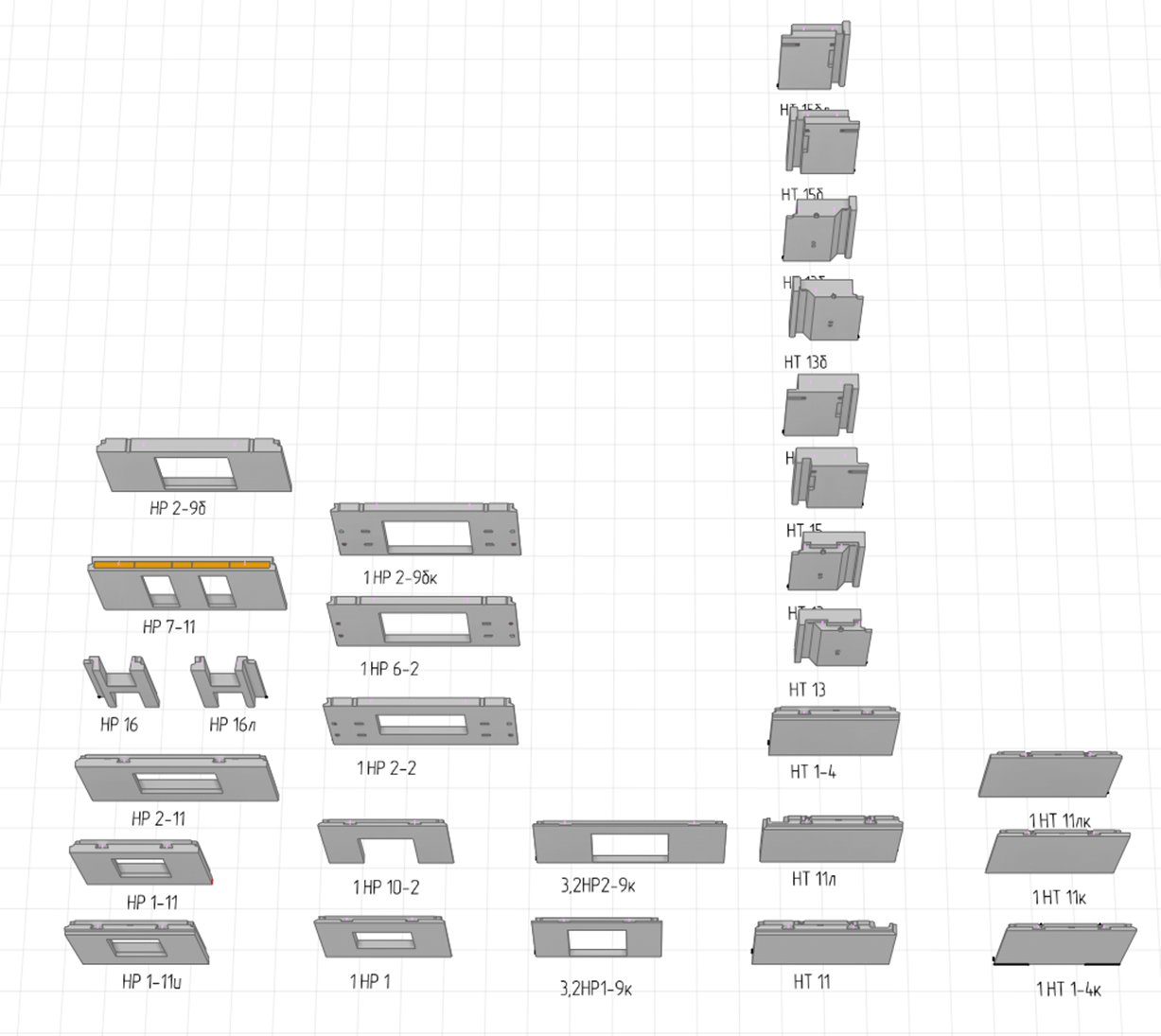

5.наружные стеновые панели
6.лестничные марши и площадки

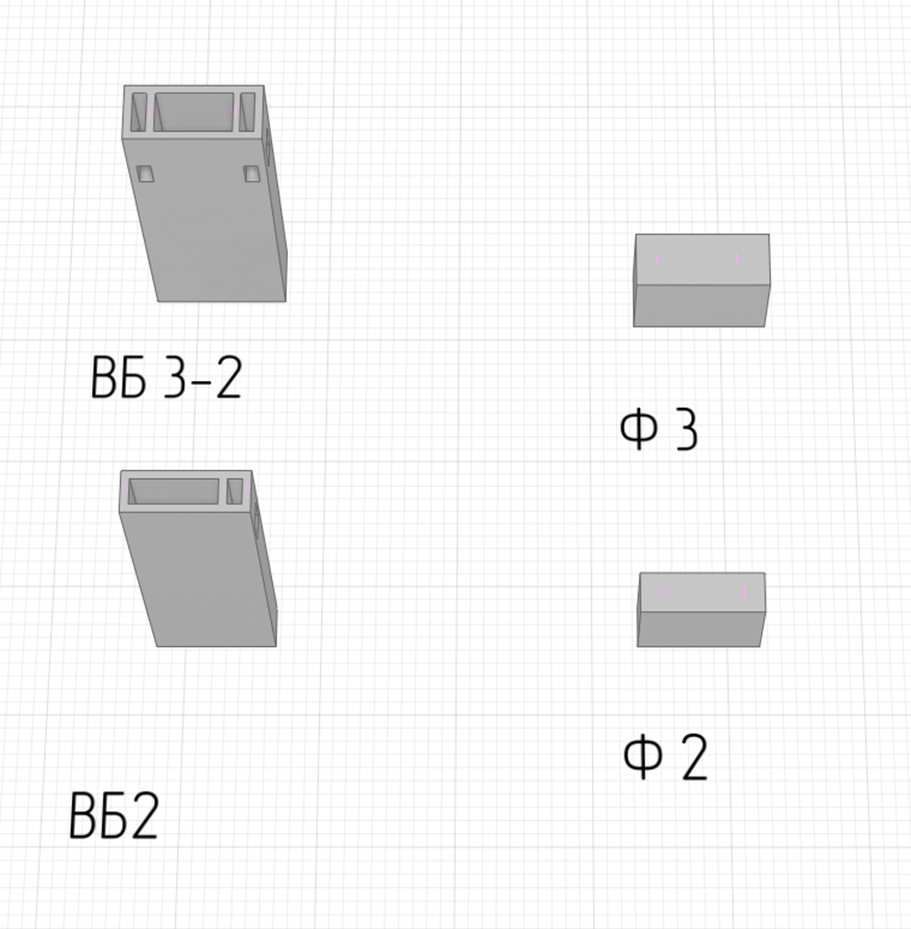

7.вентблоки и фундаменты для них

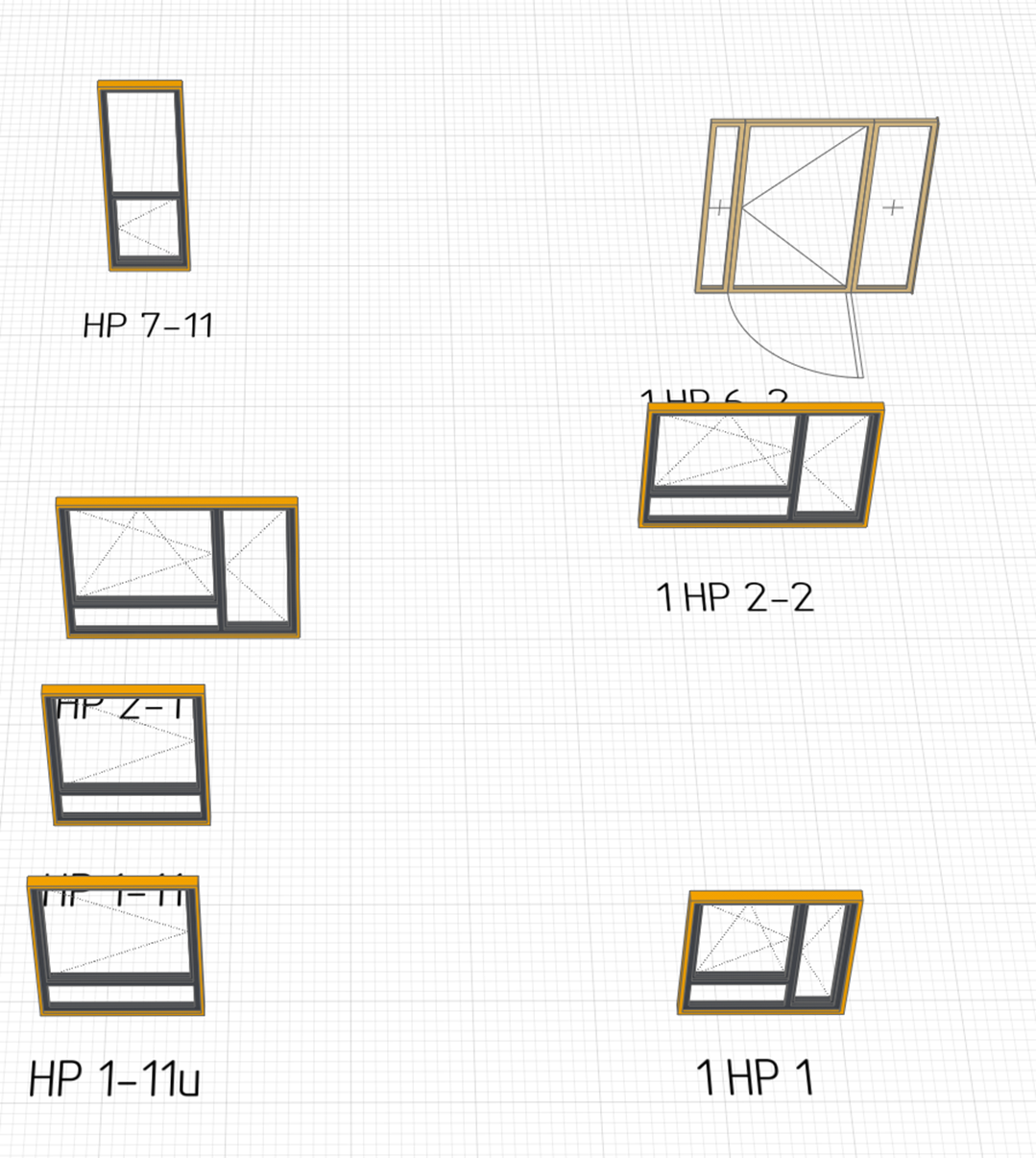

8.оконные блоки
9.узлы

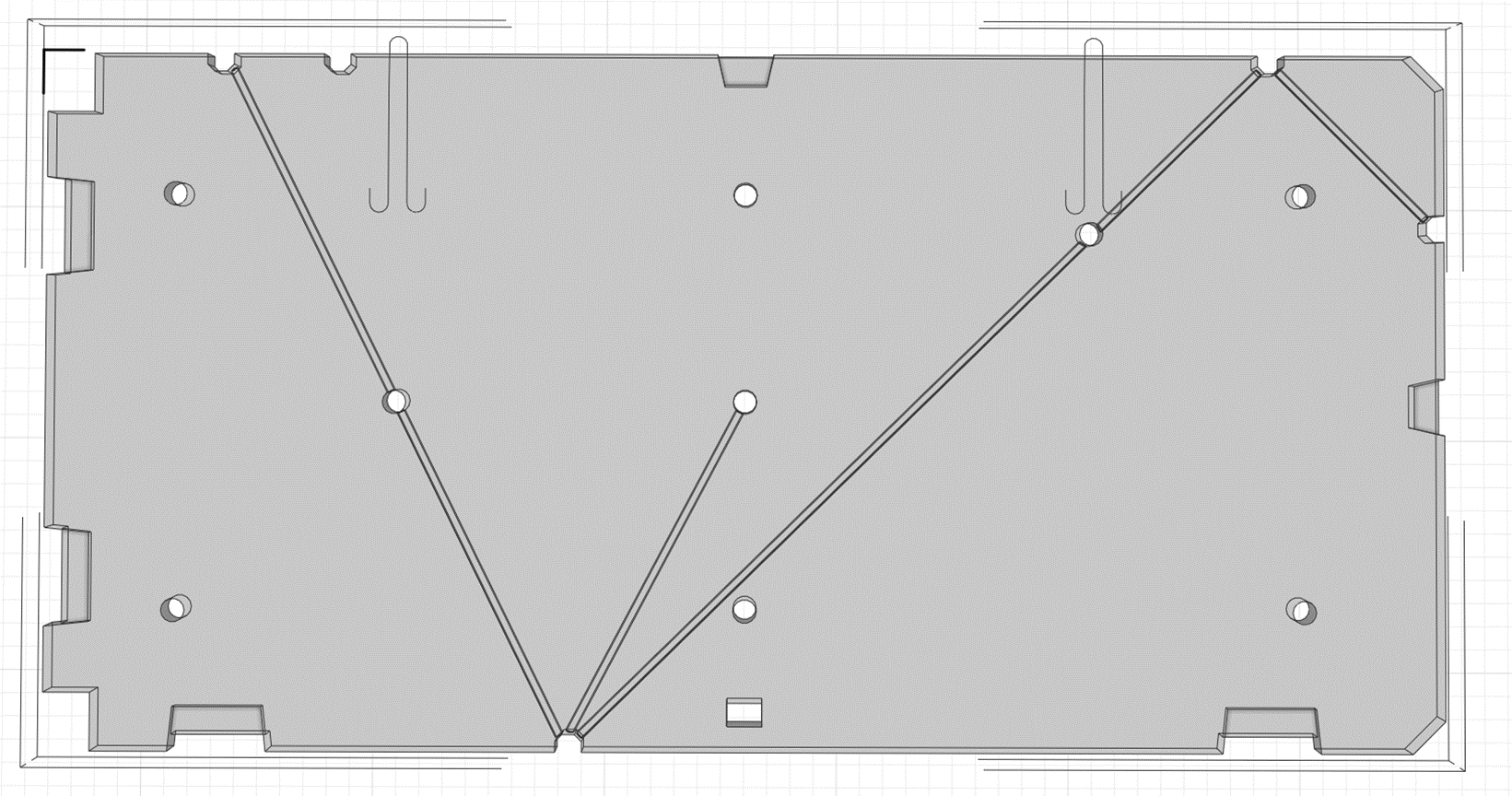

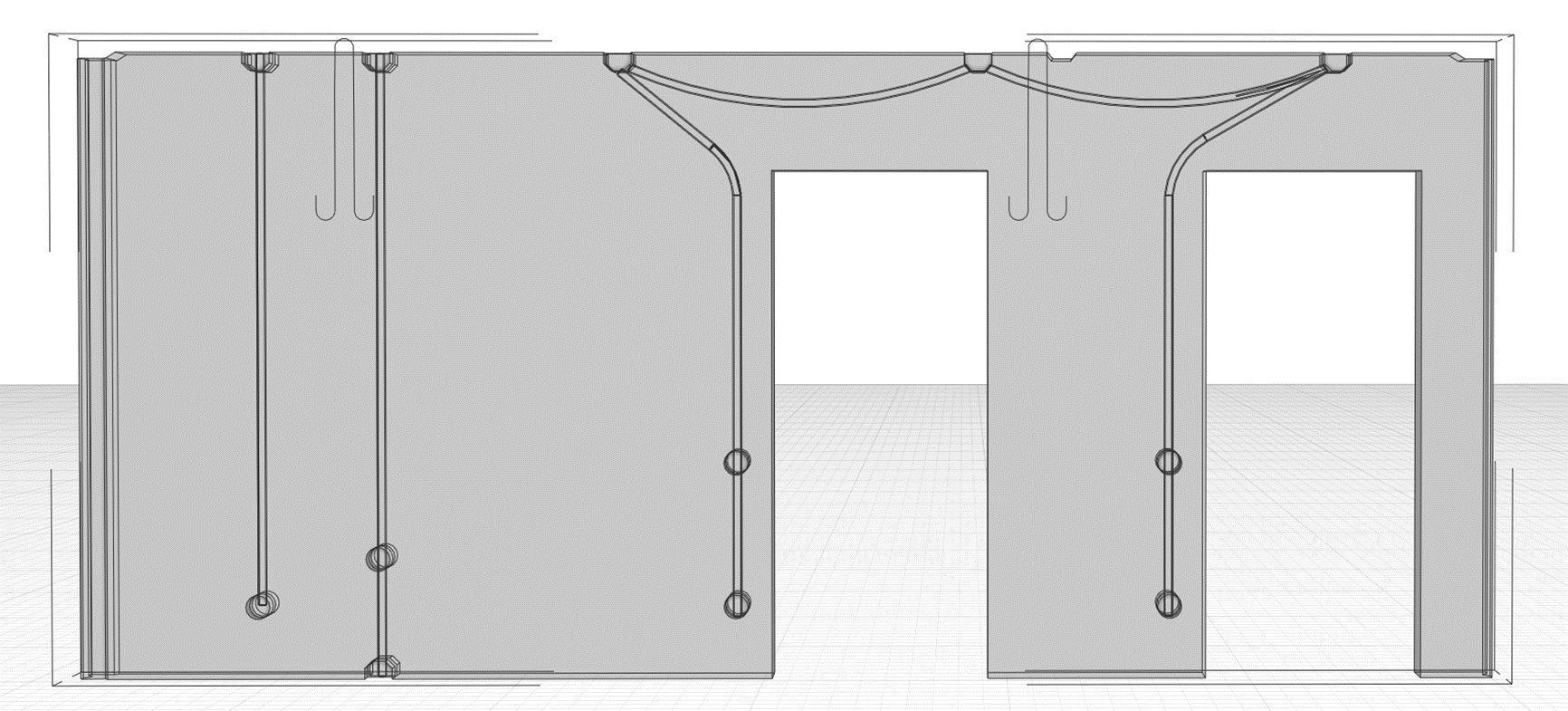

Самое удобное, что мы сделали – это провели все кабель-каналы в панелях. Теперь, при наведении на панель электрик видит, где есть каналы, по какому пути он может пройти кабелями, где пройдет в стене, где в перекрытии. Даже можно проверить конструкторов, что они не ошиблись в подборе панелей и все каналы стыкуются между собой.

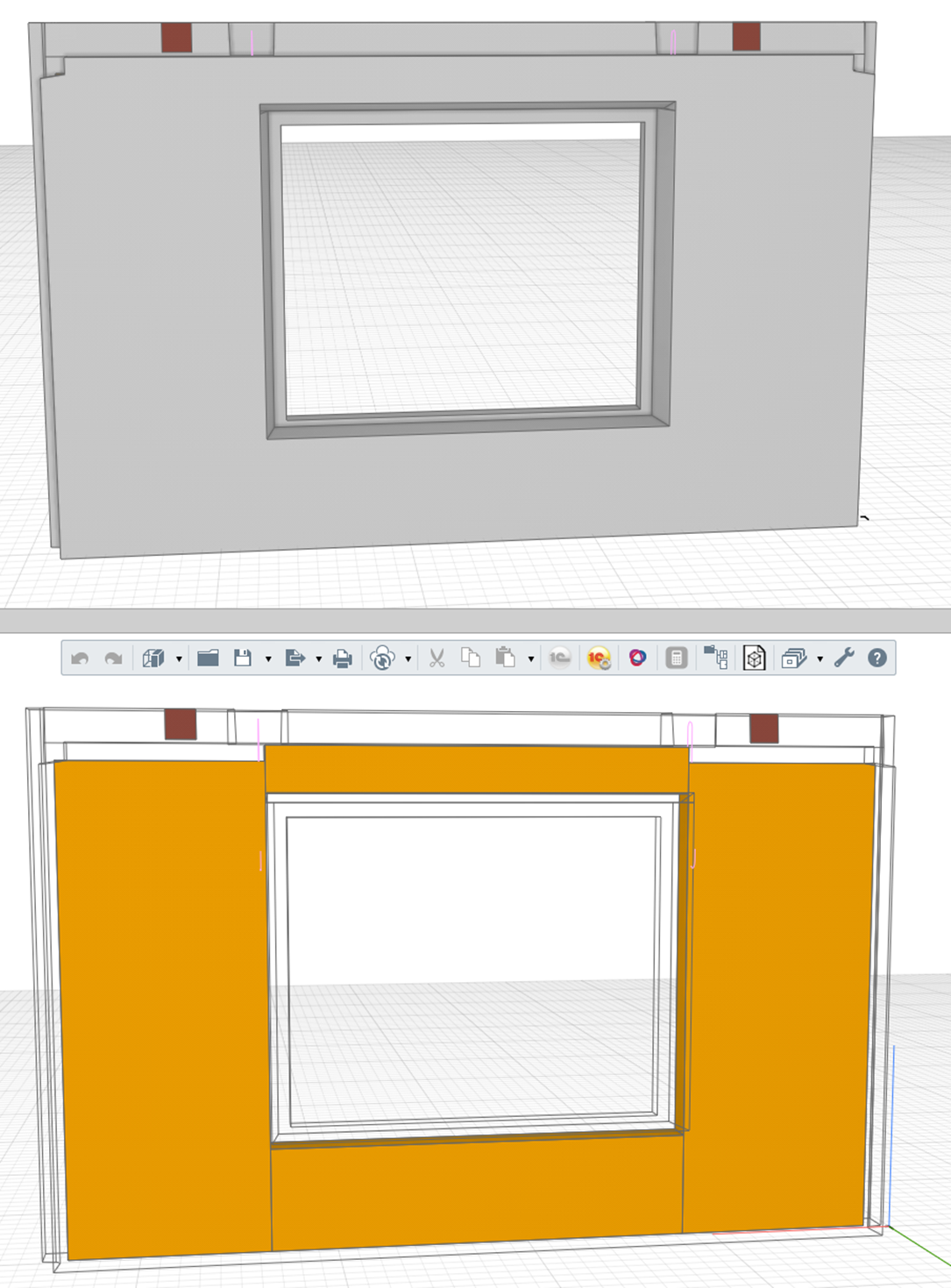

В наружных панелях учтены четверти, рассветы и даже раскладка утеплителя. Мы сразу видим, если в какой-то стене не предусмотрен утеплитель и необходимо учесть его в отделке фасада.

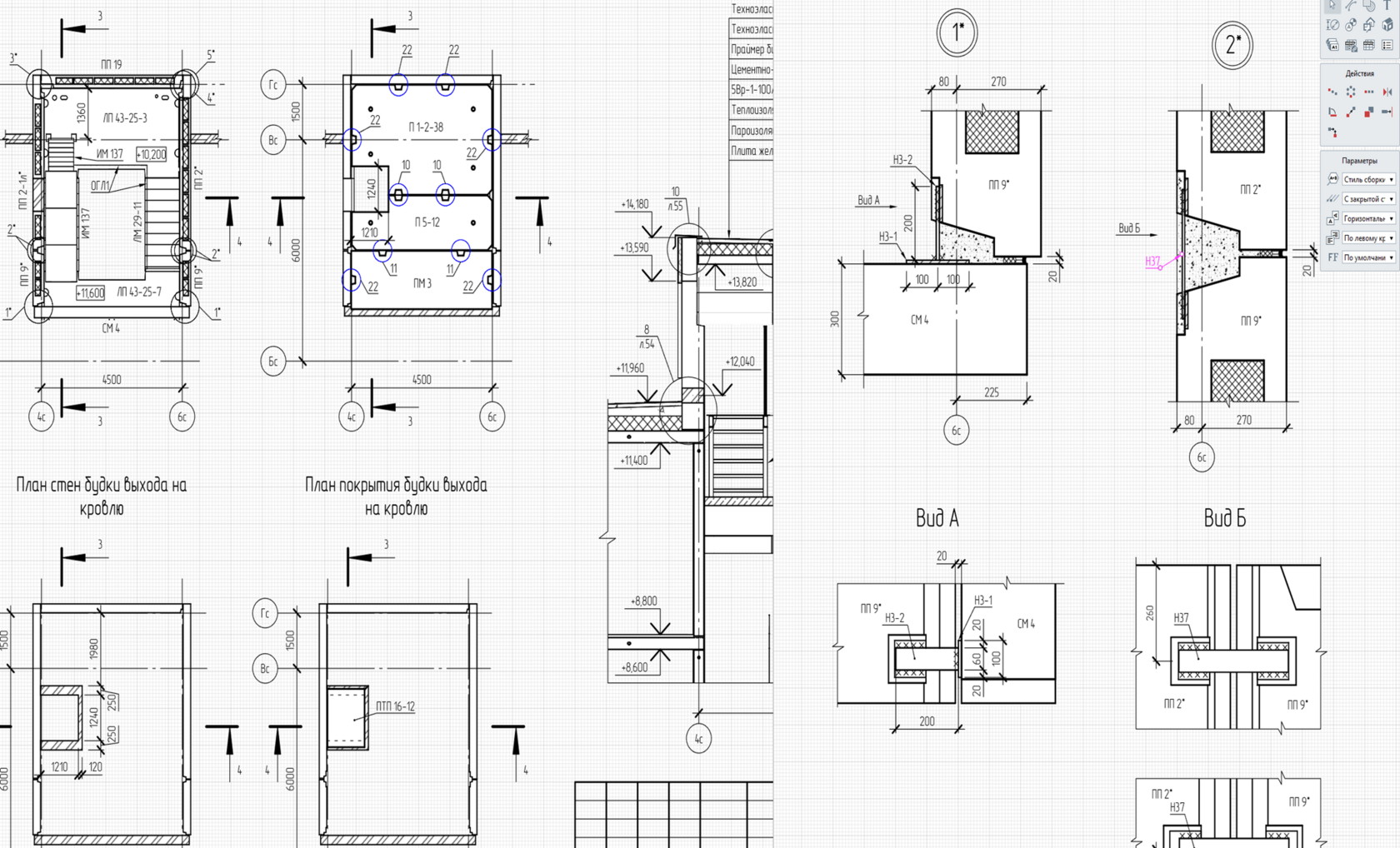

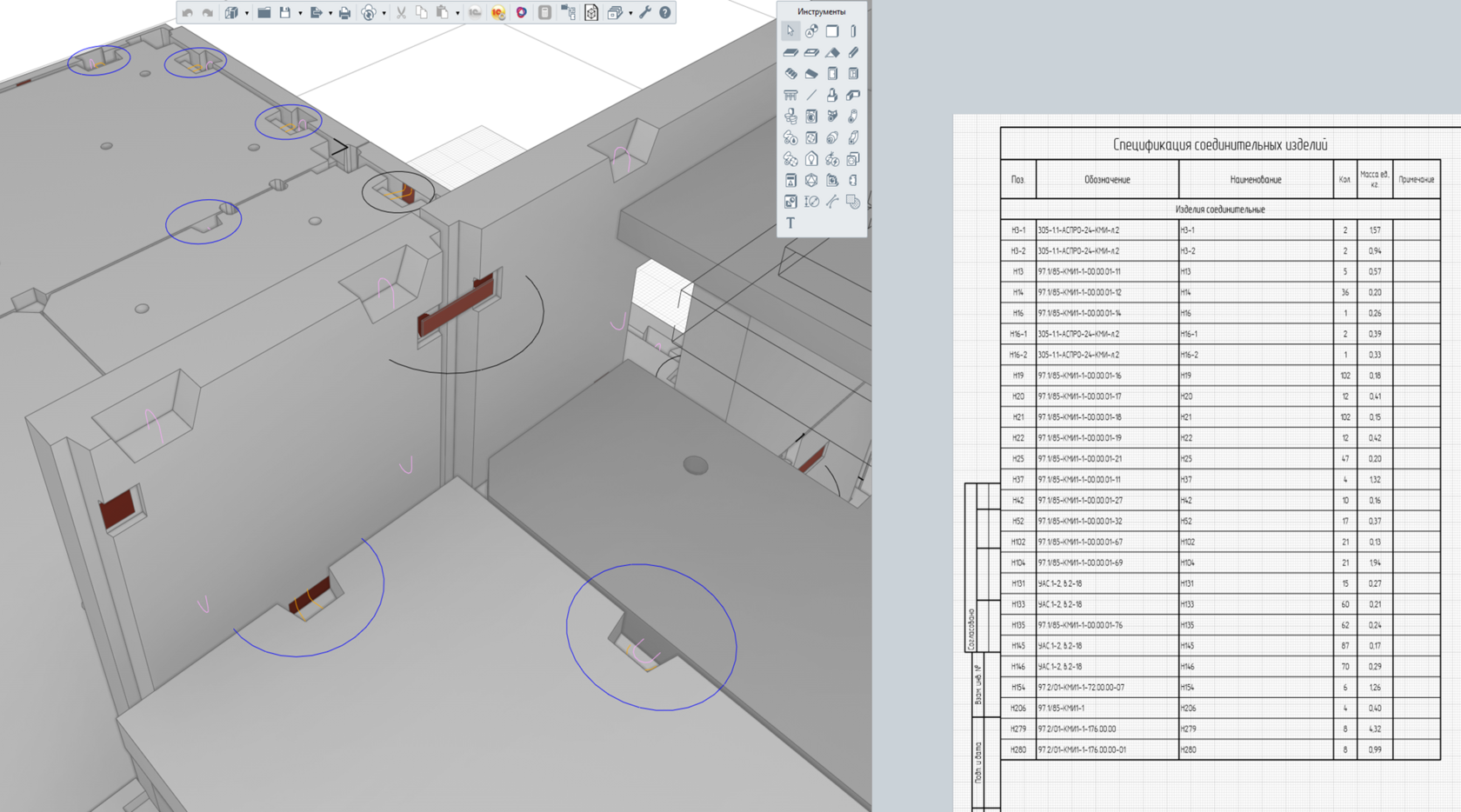

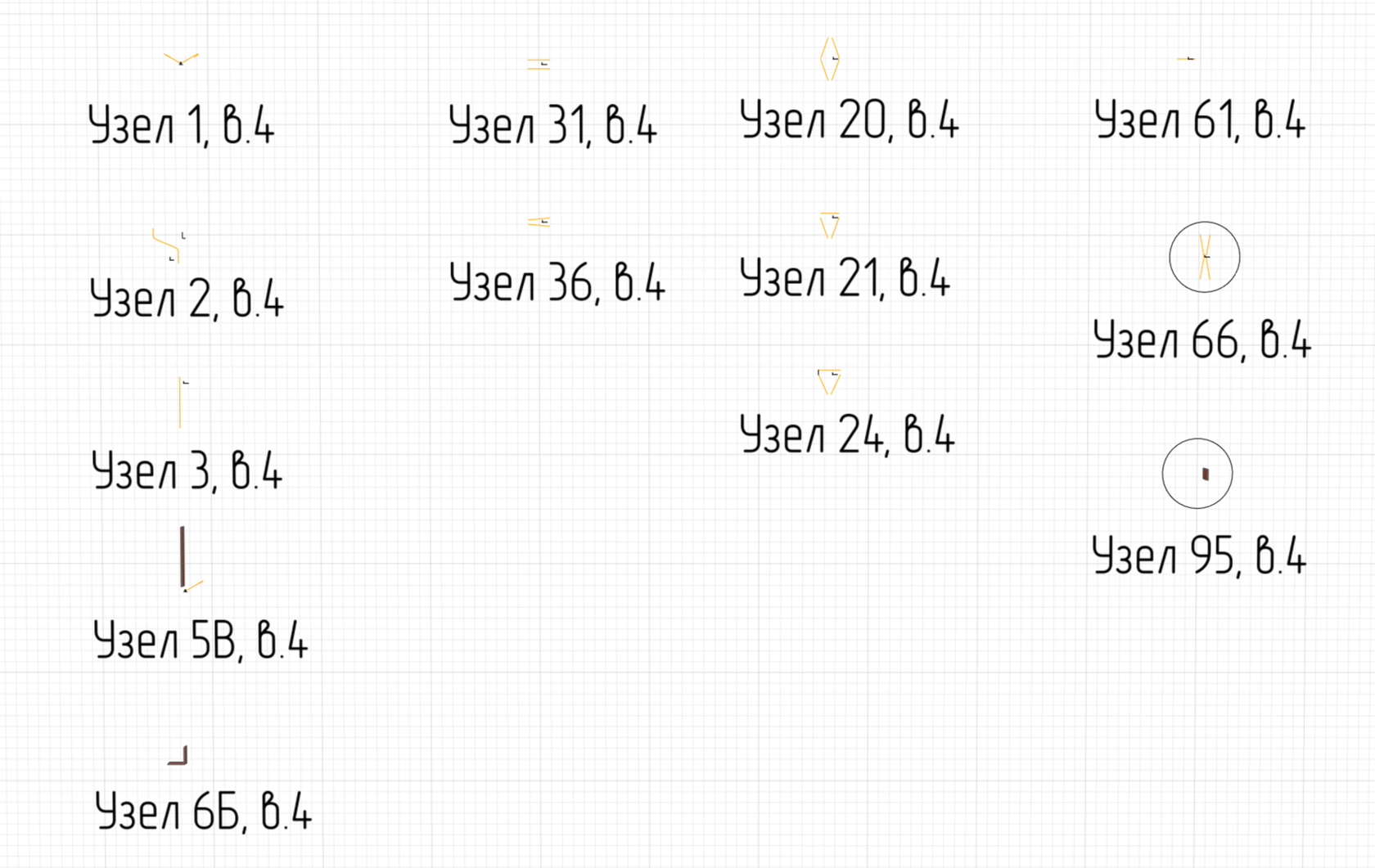

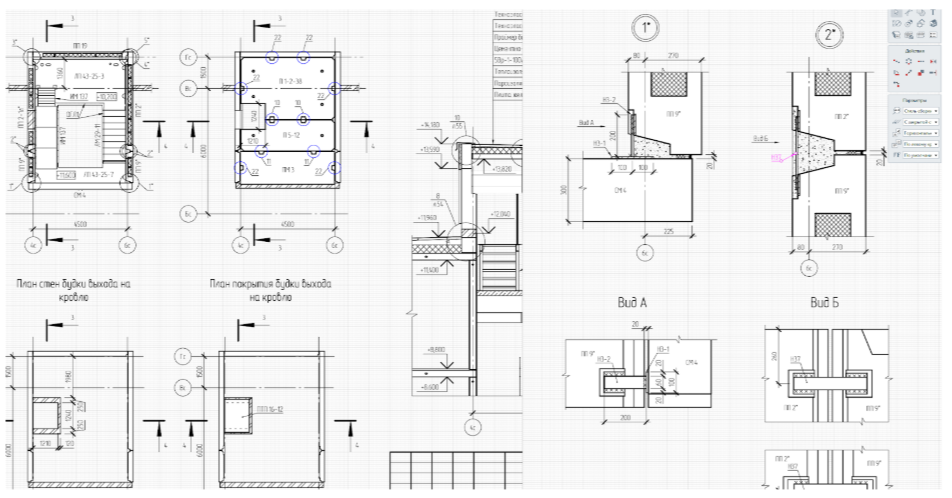

Благодаря тому, что все узлы смоделированы и проставлены в модели, мы можем четко видеть, какие панели как соединяются между собой, какими деталями, и что такое соединение выполнить вообще возможно. Также автоматически собираем спецификацию соединительных изделий.
Этот каталог – наша гордость и залог будущих успешных реализаций панельных домов.
