Наконец-то у нас дошли руки до осваивания раздела КМ в ПО Renga. Выбрали мы для этого достаточно непростой объект – крытый ледовый каток. Во-первых, основная часть несущих конструкций – это рамы переменного сечения пролетом 40м, которые оказалось не так-то просто рассчитать. Во-вторых, объект проходит государственную экспертизу, а значит требования к проектной документации гораздо строже и нужно проработать все более детально еще на стадии П.

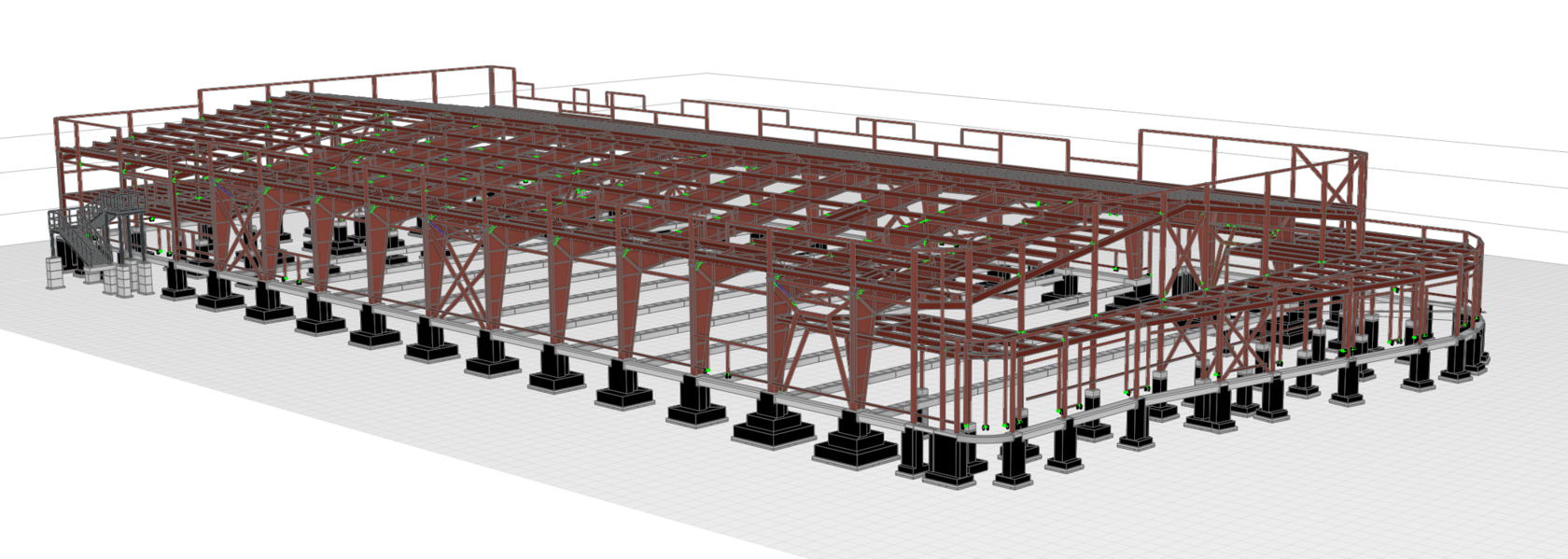

Начали мы, конечно, с проработки основных несущих конструкций – тех самых рам, которые в силу своей симметричности замоделированы только 1 полурамой и поставлены зеркально.
Начали мы, конечно, с проработки основных несущих конструкций – тех самых рам, которые в силу своей симметричности замоделированы только 1 полурамой и поставлены зеркально.

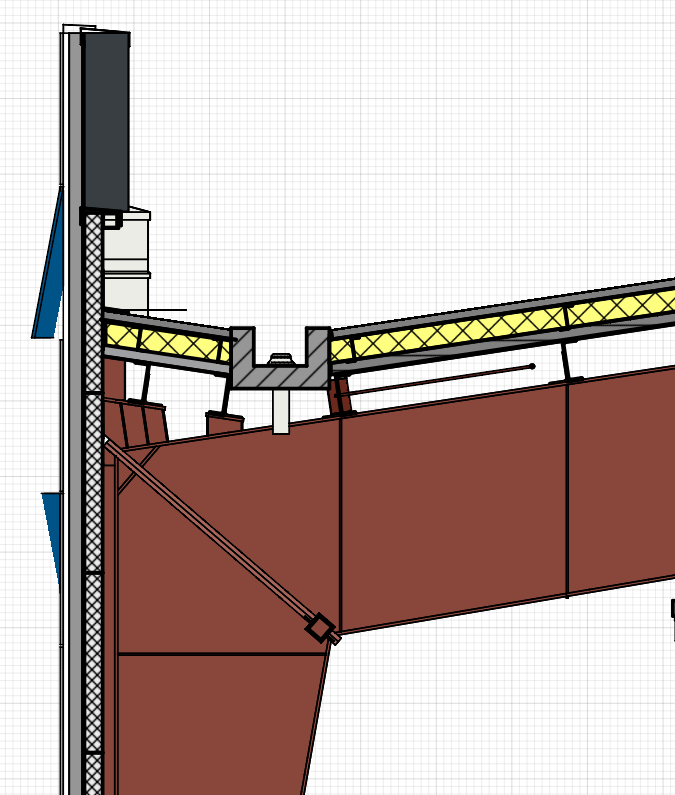

В целом, это было самое легкое, ведь все делается из пластин и наклонных балок. Труднее было с узлами, думать над которыми пришлось не 1 раз. Например, для организации внутреннего водостока пришлось сделать небольшой контруклон и целых 3 варианта опирания прогона.

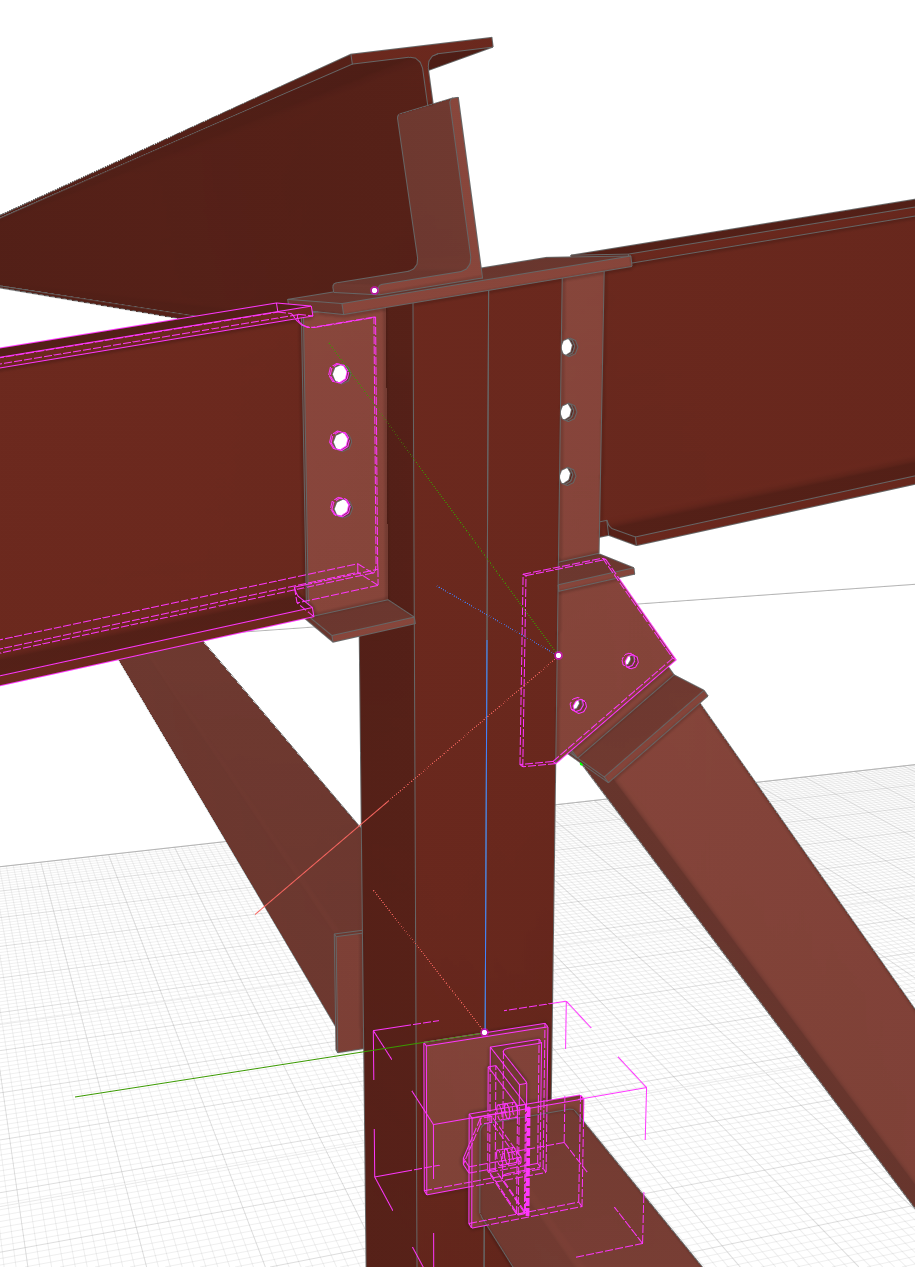

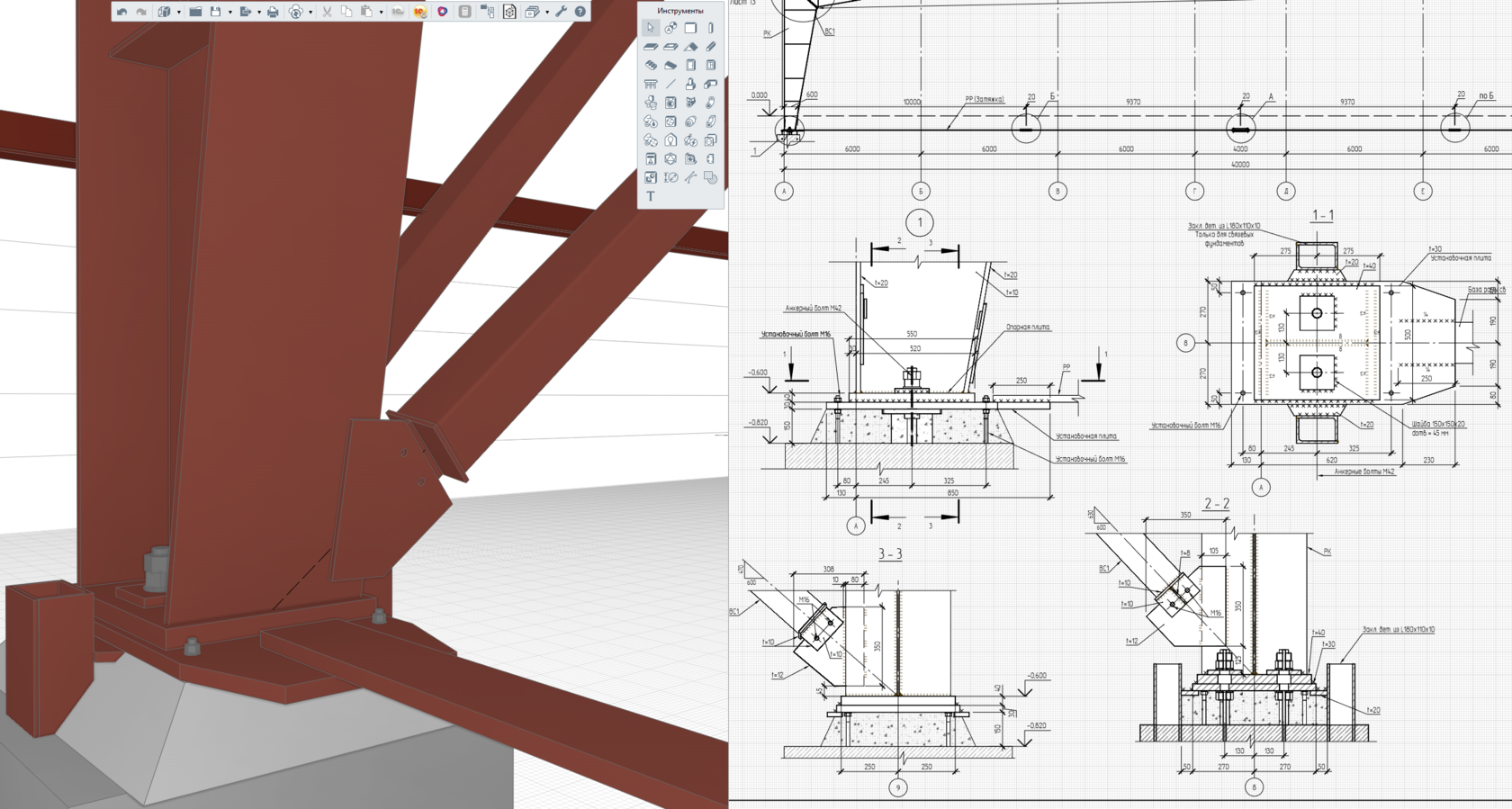

Часть узлов мы делали сборками, более простые размещали прямо в модели. Благодаря наличию инструмента «отверстие» стало возможным делать красивые вырезы полок у двутавров в местах сопряжения балок.
Правда иногда «отверстия» играют злую шутку и режут лишнее, поэтому хотелось бы иметь более гибкую настройку торцов начала и конца балок. Мы верим в разработчиков Ренги и ждем, что данный функционал появится в скором времени. Хорошо, что таких мест не очень много и в критичных случаях мы можем поместить подрезанную балку в сборку.

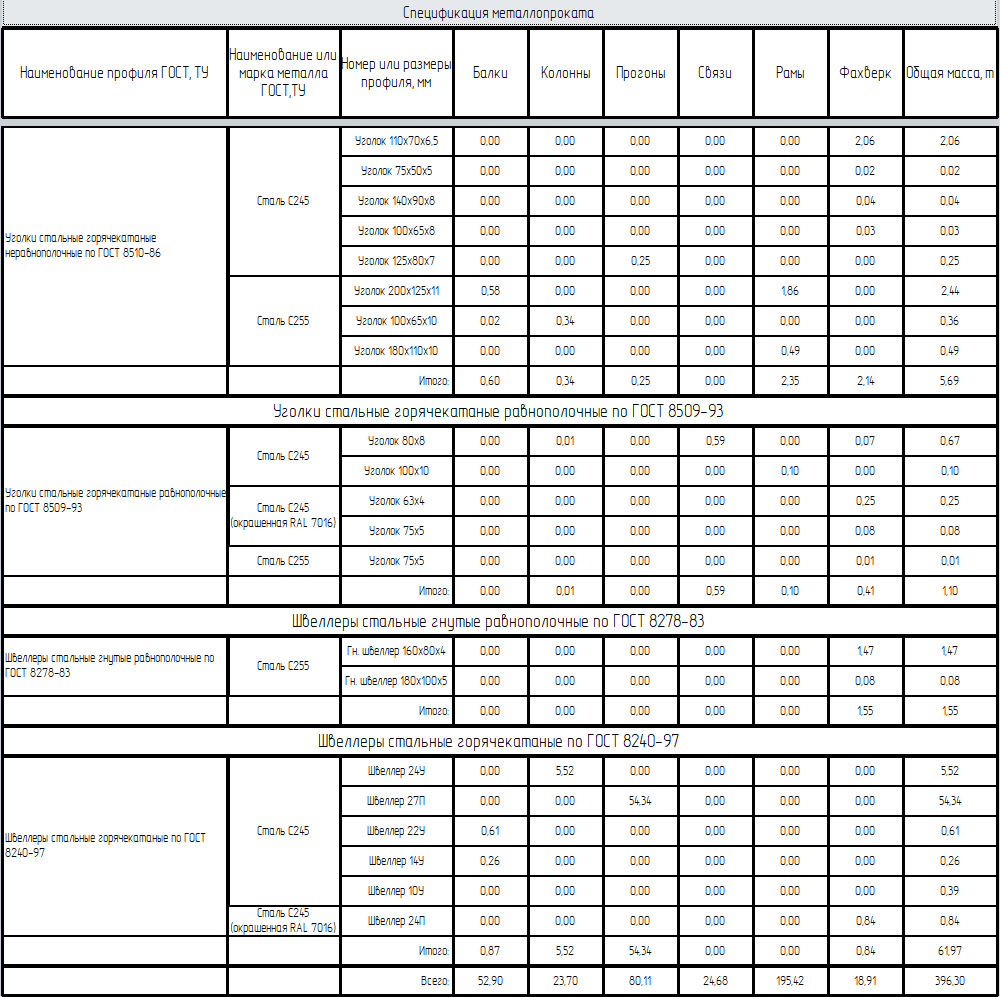

Немаловажным является, конечно, автоматическое получение спецификации металлопроката по ГОСТ с итогом по каждому наименованию профиля и общим итогом по типам объектов.
Немаловажным является, конечно, автоматическое получение спецификации металлопроката по ГОСТ с итогом по каждому наименованию профиля и общим итогом по типам объектов.
Несмотря на некоторые сложности, мы смогли реализовать хороший уровень проработки модели и учесть все необходимое для прохождения государственной экспертизы проекта.
Чем еще примечательна данная ледовая арена?
Работа выполнялась по образцу аналогичного проекта, и мы в одной из статей рассказывали о том, какие преимущества дало нам применение технологий информационного моделирования. (читать статью)

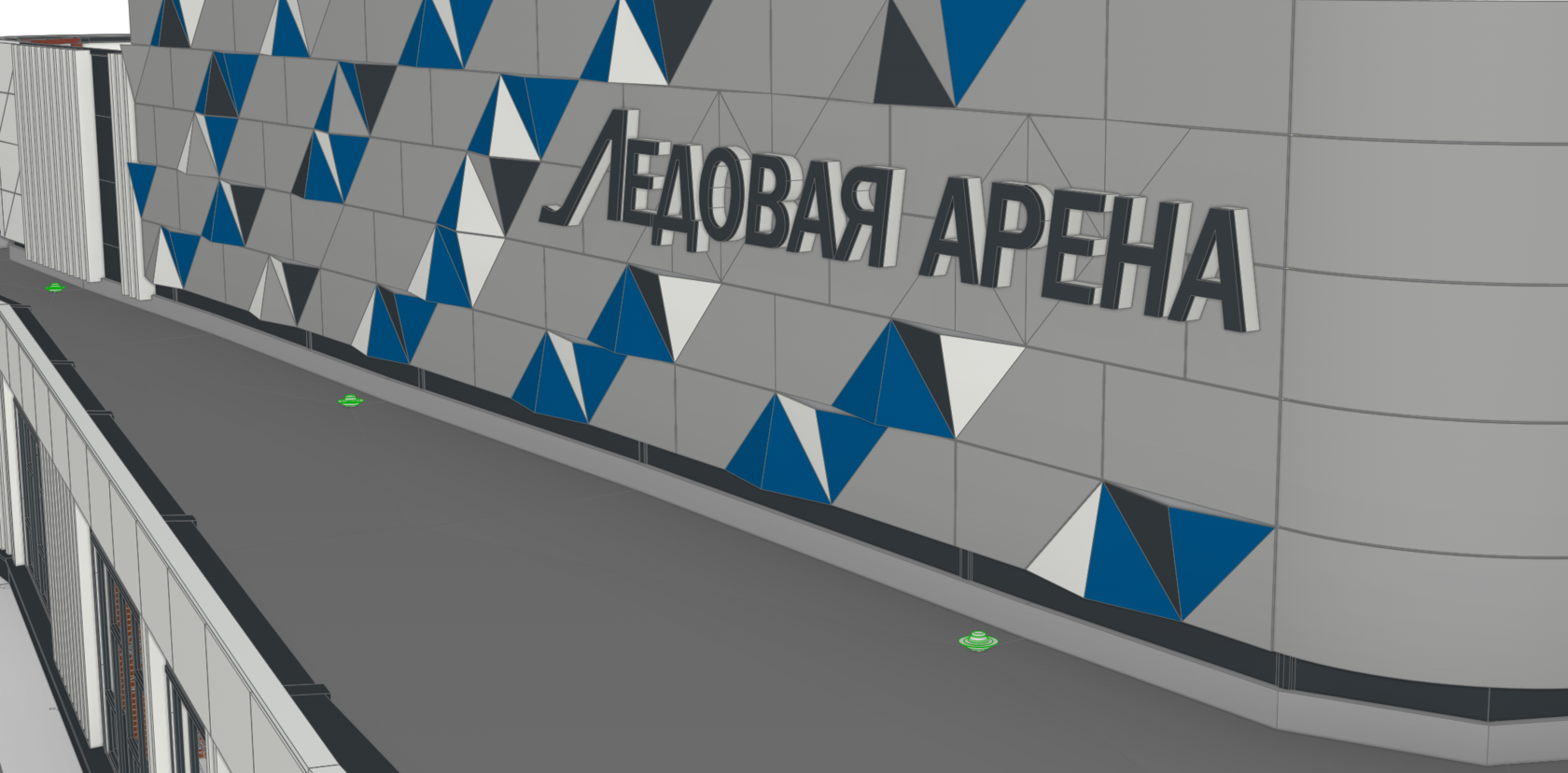

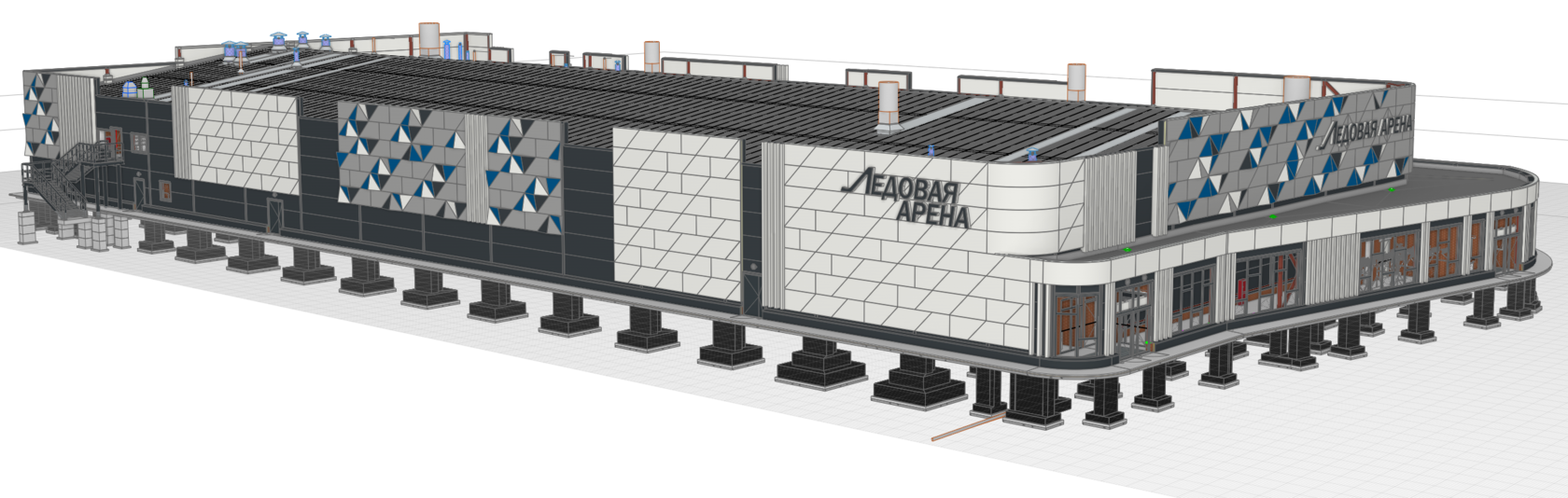

Очень-очень красивые фасады с объемными элементами также выполнены полностью средствами Renga. Полученная архитектурная модель загружена в программу для визуализации и доработка фасадов для рендеринга была минимальной.
Работа выполнялась по образцу аналогичного проекта, и мы в одной из статей рассказывали о том, какие преимущества дало нам применение технологий информационного моделирования. (читать статью)
Очень-очень красивые фасады с объемными элементами также выполнены полностью средствами Renga. Полученная архитектурная модель загружена в программу для визуализации и доработка фасадов для рендеринга была минимальной.
Вообще, про данный проект можно говорить еще очень долго, ведь мы детально проработали все разделы, а не только КМ, придумали отличный способ подсчета спецификации протяженных узлов (например узлы примыкания к парапетам), но об этом в следующий раз.
